在云实验室开发板上实验task struct(3)

Linux进程task struct结构里有一个很重要的内存相关mm字段,本用例展示mm字段指向的mm struct的重要参数。其中pgd是页全局目录指针,可以追踪进程的虚拟地址到物理地址的映射关系,调试与页表相关的错误,例如页表项是否正确初始化。参数pgtables_bytes表示进程页表占用内存的大小,帮助评估进程页表的内存占用情况。参数total_vm表示进程虚拟内存总大小,通过监控total_vm的变化,可以发现进程是否过度申请虚拟内存,从而导致系统性能下降。参数stack_vm表示栈映射的页面数,通过监控栈的大小,可以发现栈溢出的风险。参数RSS表示进程实际占用的物理内存页数,通过监控RSS增长情况,可以发现内存泄露问题。

1.      在实验本节代码前,准备环境一个ubuntu物理机或者虚拟机,下载并使能交叉编译工具链,然后编译好内核源码,参考《编译内核镜像并在云实验室开发板运行》

2.      Linux kernel进程内存参数的示例代码:

在你要写代码的目录下用touch新建两个文件,一个源码文件,一个Makefile。如下

~/linux_driver/ 08_process_mem$ touch 08_process_mem.c

~/linux_driver/08_process_mem$ touch Makefile

~/linux_driver/08_process_mem$ vim 08_process_mem.c

将下面的代码复制到08_process_mem.c, 如下:

/*
* Copyright 2025 NXP
* SPDX-License-Identifier: GPL-2.0+
*/

 1 #include <linux/module.h>

 2 #include <linux/types.h>

 3 #include <linux/init.h>

 4 #include <linux/cdev.h>

 5 #include <linux/mm.h>

 6

 7

 8 MODULE_LICENSE("GPL");

 9 MODULE_AUTHOR("Cloud Lab");

10

11 #define BUF_LEN      0x1000

12 #define VIRTCHARDEV_NAME "virtdev"

13

14 struct virtchardev

15 {

16         dev_t virtdev_id;

17         struct cdev virtdev_cdev;

18         struct class *class;

19         struct device *device;

20         int virtdev_major;

21         int virtdev_minor;

22         struct semaphore sema;

23

24         struct cdev cdev;

25         unsigned char mem[BUF_LEN];

26

27 };

28

29 struct virtchardev *virtdev;

30

31

32 int virtdev_open(struct inode *inode, struct file *filp)

33 {

34         filp->private_data = virtdev;

35

36         down_interruptible(&virtdev->sema);

37         return 0;

38 }

39

40 int virtdev_release(struct inode *inode, struct file *filp)

41 {

42         struct virtchardev *dev = filp->private_data;

43

44         up(&dev->sema);

45         return 0;

46 }

47

48 static ssize_t virtdev_read(struct file *filp, char __user *buf,

49                         size_t size, loff_t *ppos)

50 {

51         unsigned long p =  *ppos;

52         unsigned int count = size;

53         int ret = 0;

54         struct virtchardev *dev = filp->private_data;

55

56         if (p >= BUF_LEN)

57         {

58                 printk("*ppos = %d\n", p);

59                 return count ? -ENXIO : 0;

60         }

61

62         if (count > BUF_LEN - p)

63         {

64                 count = BUF_LEN - p;

65         }

66         if (copy_to_user(buf, (void*)(dev->mem + p), count))

67         {

68                 ret =  - EFAULT;

69         }

70         else

71         {

72                 *ppos += count;

73                 ret = count;

74

75                 printk(KERN_INFO "read %d bytes(s) from %d\n", count, p);

76         }

77         printk("Process state,priority,schedule policy info::\n"

78                "module                                  : %s\n"

79                "process name                            : %s\n"

80                "PGD start addr                          : 0x%lx\n"

81                "PTE table pages number                  : %d\n"

82                "The pages total mapped                  : %d KB\n"

83                "Resident Set Size(RSS)                  : %d KB\n"

84                "Stack size(VM)                          : %d KB\n",

85                VIRTCHARDEV_NAME,

86                current->comm,

87                current->mm->pgd,

88                current->mm->pgtables_bytes,

89                current->mm->total_vm << (PAGE_SHIFT - 10),

90                get_mm_rss(current->mm) << (PAGE_SHIFT - 10),

91                current->mm->stack_vm << (PAGE_SHIFT - 10)

92         );

93

94         return ret;

95 }

96

97 static ssize_t virtdev_write(struct file *filp, const char __user   *buf,

98                         size_t size, loff_t *ppos)

99 {

100         unsigned long p =  *ppos;

101         unsigned int count = size;

102         int ret = 0;

103         void *kbuf = NULL;

104         struct virtchardev *dev = filp->private_data;

105

106         kbuf = kvmalloc(size, GFP_KERNEL);

107         memset(kbuf, 0, count);

108         if (copy_from_user(kbuf, buf, count) != 0){

109                 ret =  - EFAULT;

110         }

111         strscpy(dev->mem, kbuf, (count > BUF_LEN ? BUF_LEN : count));

112         ret = count;

113         printk("write bytes: %zu\n", count);

114         printk("Process state,priority,schedule policy info::\n"

115                "module                                  : %s\n"

116                "process name                            : %s\n"

117                "PGD start addr                          : 0x%lx\n"

118                "PTE table pages number                  : %d\n"

119                "The pages total mapped                  : %d KB\n"

120                "Resident Set Size(RSS)                  : %d KB\n"

121                "Stack size(VM)                          : %d KB\n",

122                VIRTCHARDEV_NAME,

123                current->comm,

124                current->mm->pgd,

125                current->mm->pgtables_bytes,

126                current->mm->total_vm << (PAGE_SHIFT - 10),

127                get_mm_rss(current->mm) << (PAGE_SHIFT - 10),

128                current->mm->stack_vm << (PAGE_SHIFT - 10)

129         );

130

131         return ret;

132 }

133

134 static const struct file_operations virtdev_fops =

135 {

136         .owner = THIS_MODULE,

137         .read = virtdev_read,

138         .write = virtdev_write,

139         .open = virtdev_open,

140         .release = virtdev_release,

141 };

142

143

144 int virtdev_init(void)

145 {

146         virtdev = kmalloc(sizeof(struct virtchardev), GFP_KERNEL);

147         memset(virtdev, 0, sizeof(struct virtchardev));

148         printk("%s %d\n", __func__, __LINE__);

149         sema_init(&virtdev->sema, 1);

150         alloc_chrdev_region(&virtdev->virtdev_id, 0, 1,

151                                 VIRTCHARDEV_NAME );

152         virtdev->virtdev_major = MAJOR(virtdev->virtdev_id);

153

154         cdev_init(&virtdev->virtdev_cdev, &virtdev_fops);

155

156         virtdev->virtdev_cdev.owner = THIS_MODULE;

157         virtdev->virtdev_cdev.ops = &virtdev_fops;

158

159         cdev_add(&virtdev->virtdev_cdev, virtdev->virtdev_id, 1);

160

161         printk("%s %d\n", __func__, __LINE__);

162         virtdev->class = class_create(/*THIS_MODULE,*/ VIRTCHARDEV_NAME);

163

164         device_create(virtdev->class, NULL, virtdev->virtdev_id,

165                         NULL, VIRTCHARDEV_NAME);

166         printk("Process state,priority,schedule policy info::\n"

167                "module                                  : %s\n"

168                "process name                            : %s\n"

169                "PGD start addr                          : 0x%lx\n"

170                "PTE table pages number                  : %d\n"

171                "The pages total mapped                  : %d KB\n"

172                "Resident Set Size(RSS)                  : %d KB\n"

173                "Stack size(VM)                          : %d KB\n",

174                VIRTCHARDEV_NAME,

175                current->comm,

176                current->mm->pgd,

177                current->mm->pgtables_bytes,

178                current->mm->total_vm << (PAGE_SHIFT - 10),

179                get_mm_rss(current->mm) << (PAGE_SHIFT - 10),

180                current->mm->stack_vm << (PAGE_SHIFT - 10)

181         );

182

183         return 0;

184 }

185

186 void virtdev_exit(void)

187 {

188         cdev_del(&virtdev->virtdev_cdev);

189         unregister_chrdev_region(virtdev->virtdev_id, 1);

190

191         device_destroy(virtdev->class, virtdev->virtdev_id);

192         class_destroy(virtdev->class);

193

194         kfree(virtdev);

195

196 }

197

198 module_init(virtdev_init);

199 module_exit(virtdev_exit);


编写Makefile:

PWD    := $(shell pwd)

KERDIR := /home/test/kernel_build/linux-imx

obj-m += 08_process_mem.o

all:

       make -C $(KERDIR) M=$(PWD) modules

clean:

       make -C $(KERDIR) M=$(PWD) clean

3.      编译:

~/linux_driver/08_process_mem$ export CROSS_COMPILE=~/toolchain/arm-gnu-toolchain-13.3.rel1-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu-

~/linux_driver/08_process_mem$ export ARCH=arm64

~/linux_driver/08_process_mem$ make

编译完成后当前目录会有如下文件

~/linux_driver/08_process_mem$ ls

08_process_mem.ko

4.      替换云实验室开发板镜像并重新启动

根据《编译内核镜像并在云实验室开发板运行》替换dtb和image,这里仍然需要这一步,因为内核模块在加载时需要和内核编译版本相匹配

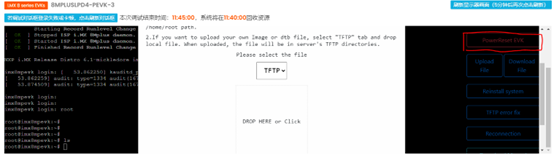

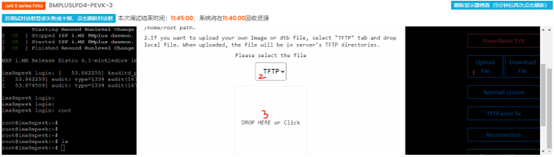

上传并替换云实验室板子的dtb和Image,依次点击用户网页端下面1,2,3的位置,在点击位置2时,选择TFTP,点击3后选择文件~/kernel_build/linux-imx/arch/arm64/boot/dts/freescale/imx8mp-evk.dtb和~/kernel_build/linux-imx/arch/arm64/boot/Image

上传成功后,点击下方PowerReset EVK按钮,重启开发板。

至此,开发板开始运行自己修改编译的linux镜像。

5.      上传自己编译的字符驱动模块

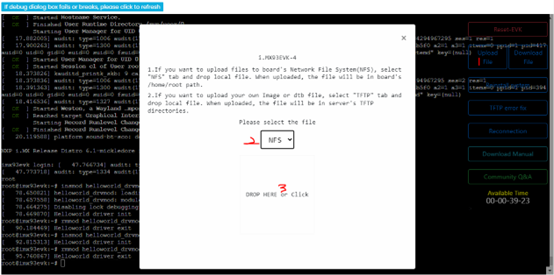

在4中编译出了关于mutex应用的内核驱动程序08_process_mem.ko,通过一次点击下图中的1,2,3位置,然后切换到本地对应的文件目录上传。

6.      运行字符驱动模块

在执行下面的操作前要先使能串口终端的log打印,否则会看不到串口终端打印信息:

root@imx93evk:~# echo 8 > /proc/sys/kernel/printk

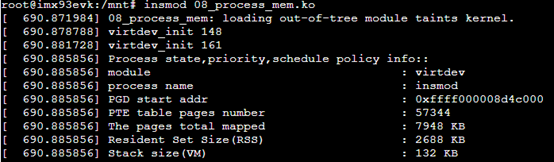

执行insmod加载模块,可以看到log里打印出了pgd,pgtables_byte,,total_vms,stack_vm,RSS等信息。

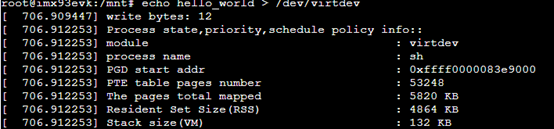

当向内核模块写入字符串,可以看到sh进程在工作,并打印了相关信息

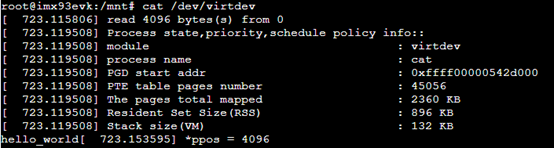

然后读取刚才写入的信息时,可以看到cat进程的相关信息,log如下:
